Vo výrobných dielňach s horľavými a výbušnými prchavými plynmi, ako sú tie v chemickom, farmaceutickom, lítiovom batériovom, atramentovom a náterovom priemysle, bežné vodné chladiče nesú vážne potenciálne bezpečnostné riziká. Vodou chladené chladiče odolné proti výbuchu sú špeciálne chladiace zariadenia navrhnuté špeciálne pre nebezpečné pracovné podmienky.
Motory a elektrické ovládacie skrine bežných vodou chladených chladičov spĺňajú len základné prachotesné a vodotesné normy. Elektrické iskry vznikajúce počas spúšťania, vypínania alebo skratových porúch zariadenia môžu v dielňach ľahko zapáliť horľavé výpary, ako je acetón, alkohol a elektrolyt. Naproti tomu všetky elektrické komponenty pod napätím vodou chladených chladičov s ochranou proti výbuchu prechádzajú úpravami nehorľavého tesnenia.
Motor čerpadla s ochranou proti výbuchu
Vodné obehové čerpadlo a čerpadlo mazacieho oleja zariadenia sú vybavené zosilnenými nevýbušnými nevýbušnými motormi modrej farby. Plášť prechádza presným utesnením a brúsením, ktoré môže zabrániť úniku iskier a vysokých teplôt vznikajúcich vo vnútri. Na káblových vývodoch motorov a olejových čerpadiel sú inštalované tesniace spoje odolné proti výbuchu, aby sa zabránilo prenikaniu horľavých plynov do motorov pozdĺž káblov. Hydraulická konštrukcia spodného obehového čerpadla vody je síce identická s hydraulickou konštrukciou bežných vodných čerpadiel, ale jeho hnací motor musí byť tiež nevýbušný, aby sa eliminovali zdroje vznietenia pri zdroji energie.

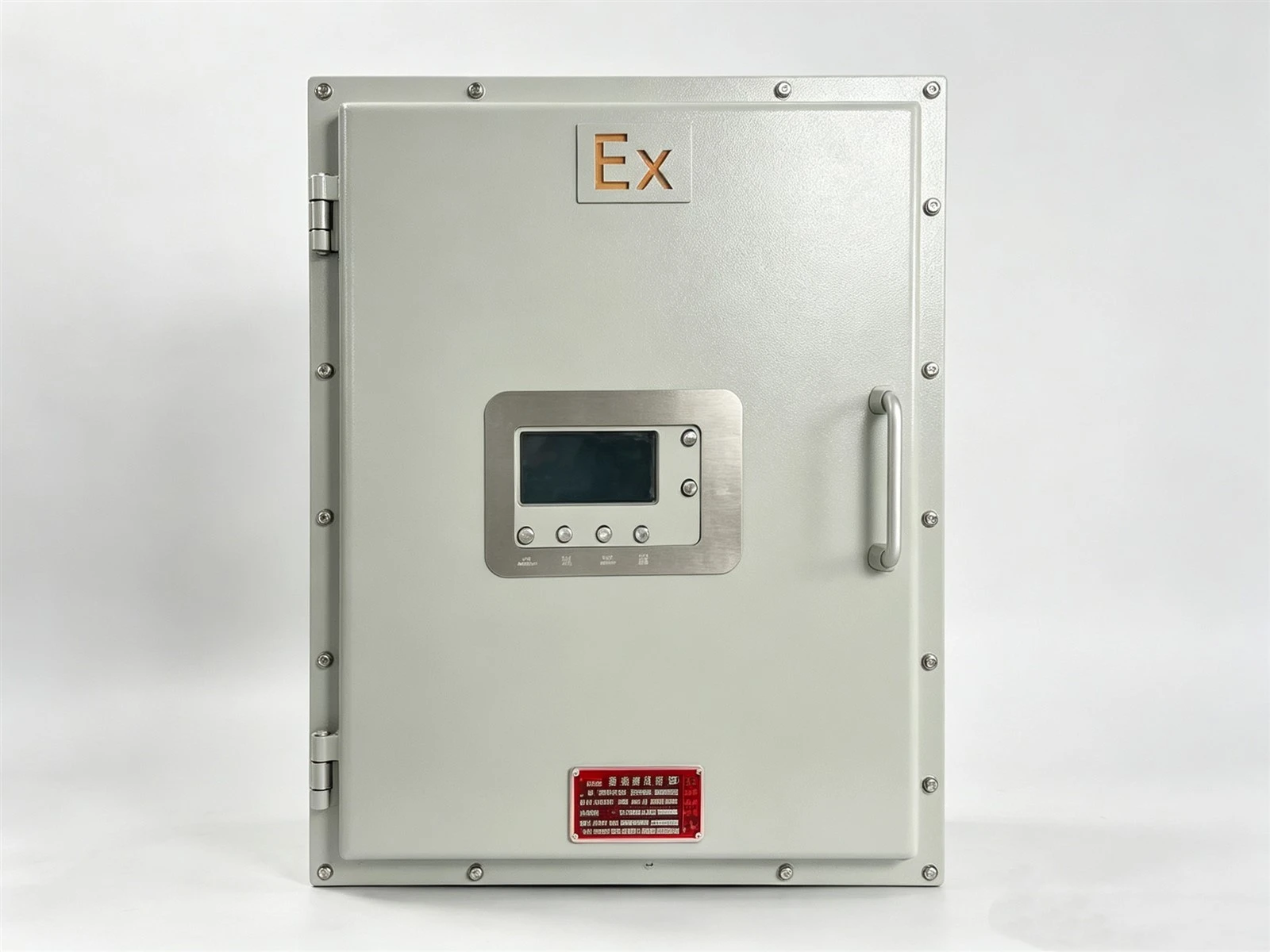

Elektrická ovládacia skriňa s ochranou proti výbuchu
Skriňa je označená zreteľným nevýbušným štítkom „Ex“ a slúži ako základná riadiaca jednotka kompletného zariadenia. Je vyrobený zo zosilnených oceľových dosiek a spojovacia plocha dverí skrinky funguje ako ohňovzdorná tesniaca plocha. Aj keď skraty spôsobia iskry zo stýkačov alebo káblov vo vnútri skrine, nárazové vlny a elektrické oblúky budú zadržané v tele skrine. Dotyková obrazovka a ovládacie tlačidlá sú vybavené dvojvrstvovým utesneným povrchom odolným voči výbuchu a na vstupných a výstupných portoch kábla sú inštalované káblové priechodky odolné voči výbuchu. Na skrini je pripevnený formálny štítok s kvalifikáciou na ochranu proti výbuchu, zatiaľ čo bežné elektrické ovládacie skrine pre vodné chladiče nemajú žiadne konštrukcie odolné voči výbuchu ani certifikáciu zhody. Všetky vnútorné ističe, relé a moduly riadenia teploty sú vyhradené komponenty odolné voči výbuchu.
Modernizácia základných komponentov hlavnej jednotky chladenia odolná voči výbuchu
Jednotka využíva plášťový a rúrkový kondenzátor určený na vodné chladenie a polohermetický piestový kompresor. Jeho princíp výmeny tepla je v súlade s princípom bežných vodou chladených jednotiek, avšak pre základné komponenty je implementovaná úprava odolná voči výbuchu:
Kompresor je vybavený nezávislou káblovou komorou odolnou voči výbuchu na izoláciu elektrického oblúka generovaného pri napájaní motora; všetky snímače teploty a tlaku sú nahradené vysielačmi odolnými proti výbuchu a cievky solenoidových ventilov sú vybavené ohňovzdornými krytmi; potrubia sú obalené tepelne izolačnými vrstvami spomaľujúcimi horenie, aby sa zabránilo kontaktu horľavých médií s potrubím s vysokou teplotou. Medzitým sa na príruby potrubia používajú kovové tesniace tesnenia, aby sa výrazne znížilo riziko úniku chladiva a sekundárneho chladiva.
